En bref — Les bases pour comprendre comment une toiture tient debout
- Schéma de charpente : une vue d’ensemble légendée pour identifier fermes, pannes, chevrons et liteaux/voliges ; utile pour dialoguer avec un charpentier et vérifier un cahier des charges.
- Ferme traditionnelle : triptyque entrait–arbalétriers–poinçon, complété par contrefiches et jambes de force pour la stabilité.
- Pannes : sablière en pied, pannes intermédiaires au milieu, faîtière au sommet ; elles supportent les chevrons.
- Chevrons et liteaux/voliges : trame inclinée et support immédiat de la couverture ; choix guidé par les DTU et le type de tuiles/ardoises.
- Fermettes industrielles : treillis optimisés et rapides à poser ; contreventement et réservations techniques à anticiper.

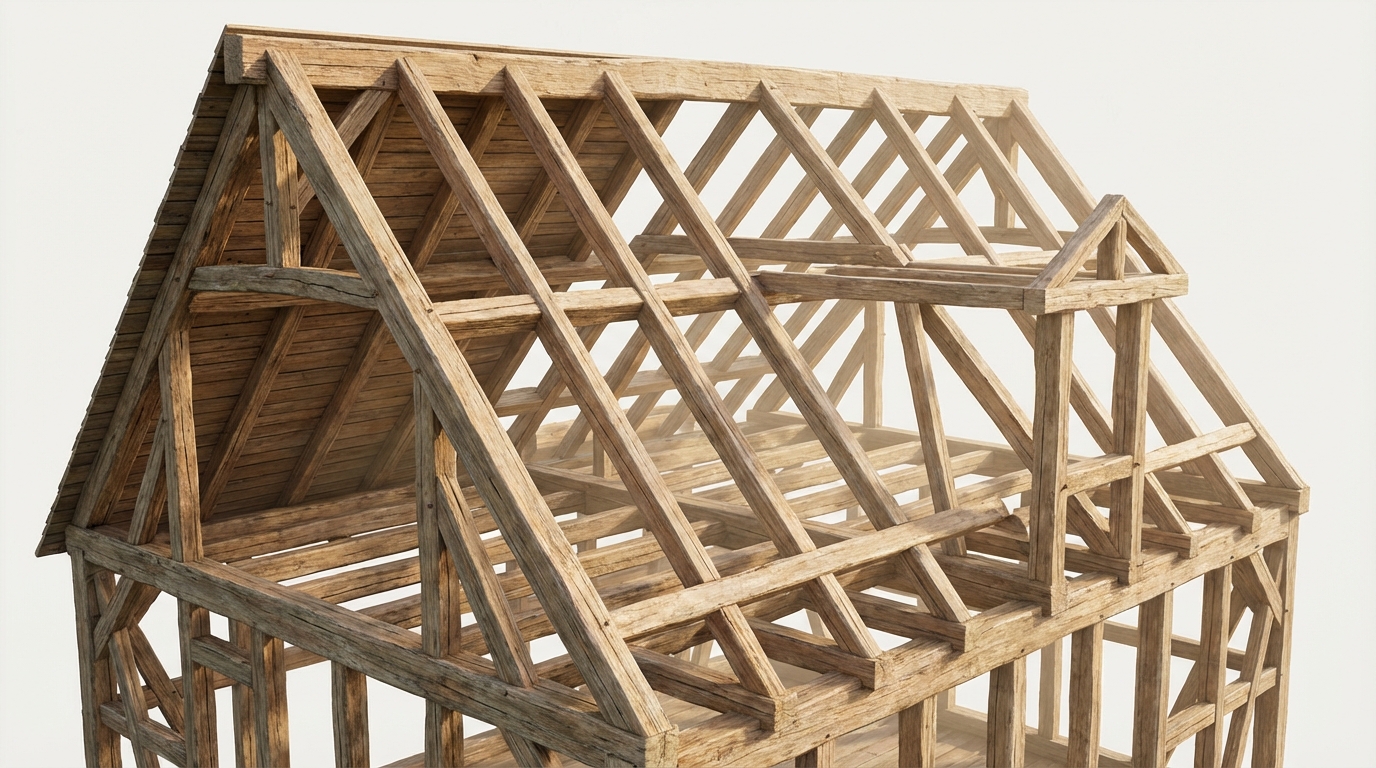

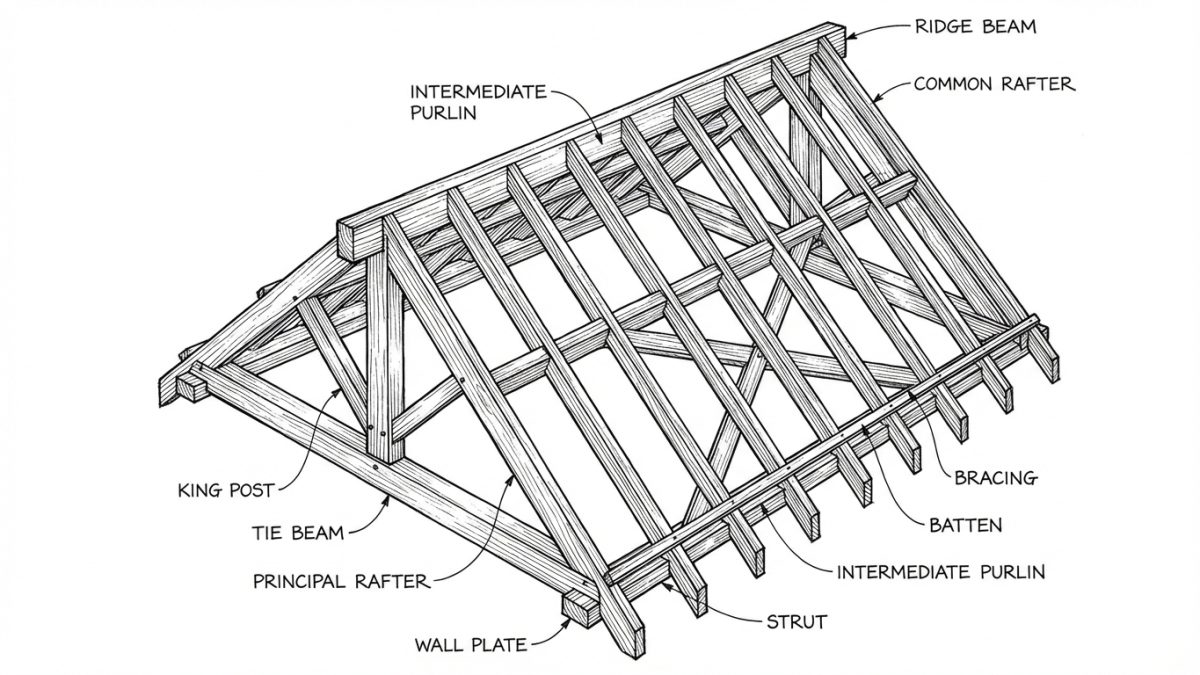

Comment lire un schéma de charpente pour visualiser chaque pièce ?
Un schéma de charpente est une représentation claire de la structure porteuse du toit. Il montre l’enchaînement logique : fermes qui portent les pannes, elles-mêmes support des chevrons, qui reçoivent les liteaux ou voliges et, enfin, la couverture. Ce visuel sert à comprendre l’« anatomie » du toit et à caler un devis sans remplacer un calcul selon l’Eurocode 5 ou les DTU.
Sur une extension de Claire à Angers, le plan légendé a évité un malentendu : la panne faîtière avait été pensée trop basse, ce qui aurait réduit l’épaisseur d’isolant en rampant. Le schéma a permis de remonter la ligne de faîtage et de préserver les performances thermiques sans revoir toute la maçonnerie.
Que faut-il vérifier au premier coup d’œil ?
Trois repères aident tout de suite : l’alignement des pannes sur les fermes, l’entraxe des chevrons (souvent autour de 60 cm, à confirmer par étude) et la continuité du contreventement (diagonales/feuillards/panneaux) qui répartit les charges. Une lecture attentive réduit les erreurs de coupe et limite les surcoûts chantier.
Quelles pièces composent une ferme traditionnelle (entrait, poinçon, arbalétriers) ?
Dans une ferme traditionnelle, l’entrait agit comme un tirant bas : il empêche l’écartement des murs. Les arbalétriers montent en pente et reçoivent les pannes ; le poinçon relie le bas et le sommet, stabilisant l’ensemble. Des contrefiches et jambes de force triangulent pour limiter flèches et déformations au vent.
Sur un bâtiment agricole près de Saint-Brieuc, les contrefiches oubliées avaient provoqué un gauchissement après un épisode venteux. Le renforcement a consisté à ajouter des échantignoles sous pannes et à poser des feuillards croisés ; la stabilité a été rétablie sans déposer la couverture.
Quels matériaux et assemblages privilégier ?
Bois massif pour l’authenticité, lamellé-collé pour la stabilité dimensionnelle, acier si de grandes portées sont nécessaires. Les assemblages traditionnels (tenons/mortaises) cohabitent avec des connecteurs métalliques certifiés NF. L’essentiel : un dimensionnement conforme aux DTU et à l’Eurocode 5 pour sécuriser charges neige/vent.
À quoi servent les pannes (sablière, intermédiaires, faîtière) dans la tenue du toit ?
Les pannes sont les appuis horizontaux des chevrons. La panne sablière, en pied de versant, assure la liaison à la maçonnerie ; les pannes intermédiaires fractionnent la portée ; la panne faîtière coiffe l’ouvrage au sommet. Le bon calage de leurs altimétries conditionne l’alignement du plan de couverture et l’écoulement de l’eau.
Pour le garage de Nadia, une portée de 4,2 m a orienté vers une section de panne d’ordre 120×240 mm en résineux, à confirmer par calcul. Le charpentier a posé un lit de mortier de chaux sous la sablière pour une pose en feuillure régulière et une répartition homogène des charges sur le mur.
| Élément | Rôle | Emplacement |
|---|---|---|
| Ferme (entrait, arbalétriers, poinçon…) | Reprend charges verticales et efforts horizontaux | Transversalement, tous les X mètres |
| Panne sablière | Appui bas des chevrons / liaison aux murs | En pied de versant |
| Pannes intermédiaires | Appuis intermédiaires des chevrons | Entre sablière et faîtière |
| Panne faîtière | Ligne haute d’appui | Sommet du toit |
| Chevron | Supporte liteaux/voliges et couverture | Du bas vers le faîte, sur pannes |
| Contreventement | Stabilité au vent / anti-gauchissement | Diagonales, feuillards, panneaux |
Quelle distance entre pannes ?
Elle dépend de la portée des chevrons, des charges (tuiles, neige/vent), de l’essence et de la section. En maison individuelle, on rencontre souvent 1,5 à 2,5 m ; une vérification structurelle demeure indispensable avant exécution.
Chevrons, liteaux ou voliges : quelle différence et comment bien choisir ?
Les chevrons forment la trame inclinée. Leur entraxe courant se situe autour de 60 cm, ajusté selon la couverture et l’isolant. Sur eux, les liteaux portent directement tuiles ou ardoises ; les voliges, en platelage continu, sont privilégiées pour certains bacs acier, zones ventées ou exigences esthétiques soignées.
Dans la rénovation d’une longère, la volige a facilité l’obtention d’une bonne étanchéité à l’air en combinant pare-vapeur continu et écran de sous-toiture, limitant les fuites et favorisant la rupture de pont thermique au niveau des fixations. Le choix s’est appuyé sur les DTU de couverture pour caler épaisseurs et entraxes.
Avant de valider, une visite de chantier a contrôlé les appuis des chevrons sur pannes et le clouage des liteaux ; un détail simple qui évite le tuilage irrégulier visible depuis la rue.
Fermettes industrielles ou charpente traditionnelle : que privilégier pour son projet ?
La charpente à fermettes repose sur des treillis préfabriqués, assemblés par connecteurs métalliques. Atouts : rapidité, coût maîtrisé, isolation facilitée. Vigilances : contreventements continus, réservations pour fenêtres de toit à vitrage isolant et conduits, et compatibilité avec panneaux solaires.
La charpente traditionnelle séduit pour les volumes sous comble et l’esthétique. Elle s’impose quand on veut un plafond cathédrale ou de grandes portées apparentes. Dans les deux cas, viser des composants marqués certification NF et confier la pose à une entreprise Qualibat ou RGE sécurise performances et garanties.
Pour l’aménagement des combles de Malik, la fermette a été localement doublée et un chevêtre a encadré un dormant de fenêtre de toit, assurant maintien structurel et bonne étanchéité autour du cadre.
{« @context »: »https://schema.org », »@type »: »FAQPage », »mainEntity »:[{« @type »: »Question », »name »: »Quelle est la fonction du2019un schu00e9ma de charpente lors du2019un devis ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Il sert de langage commun pour identifier fermes, pannes, chevrons et appuis. Il fixe les altimu00e9tries, les entraxes indicatifs et les zones de renfort, sans se substituer au calcul ru00e9glementaire (DTU / Eurocode 5). »}},{« @type »: »Question », »name »: »Liteaux ou voliges : quel support privilu00e9gier sous la couverture ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Les liteaux conviennent u00e0 la majoritu00e9 des tuiles et ardoises ; la volige, en platelage continu, est utile pour bacs acier, zones tru00e8s ventu00e9es ou rendu intu00e9rieur soignu00e9. Le choix su2019appuie sur les DTU de la couverture. »}},{« @type »: »Question », »name »: »Comment su00e9curiser le choix des sections de pannes et chevrons ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »En faisant vu00e9rifier les portu00e9es, charges de neige/vent et entraxes par un professionnel. Les ordres de grandeur aident la discussion, mais seul un calcul valide les sections et le contreventement. »}},{« @type »: »Question », »name »: »Peut-on installer une fenu00eatre de toit dans une charpente u00e0 fermettes ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Oui, u00e0 condition de pru00e9voir un chevu00eatre, de renforcer les fermettes coupu00e9es et du2019assurer lu2019u00e9tanchu00e9itu00e9 autour du dormant. Le fabricant de la fenu00eatre de toit fournit un avis technique u00e0 respecter. »}},{« @type »: »Question », »name »: »Quelles garanties demander u00e0 lu2019entreprise de charpente ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Vu00e9rifier lu2019assurance du00e9cennale couvrant la charpente, viser des produits u00e0 certification NF et des entreprises reconnues (Qualibat, RGE en ru00e9novation u00e9nergu00e9tique). Un devis clair doit pru00e9ciser essences, traitements et fixations. »}}]}Quelle est la fonction d’un schéma de charpente lors d’un devis ?
Il sert de langage commun pour identifier fermes, pannes, chevrons et appuis. Il fixe les altimétries, les entraxes indicatifs et les zones de renfort, sans se substituer au calcul réglementaire (DTU / Eurocode 5).
Liteaux ou voliges : quel support privilégier sous la couverture ?
Les liteaux conviennent à la majorité des tuiles et ardoises ; la volige, en platelage continu, est utile pour bacs acier, zones très ventées ou rendu intérieur soigné. Le choix s’appuie sur les DTU de la couverture.
Comment sécuriser le choix des sections de pannes et chevrons ?
En faisant vérifier les portées, charges de neige/vent et entraxes par un professionnel. Les ordres de grandeur aident la discussion, mais seul un calcul valide les sections et le contreventement.
Peut-on installer une fenêtre de toit dans une charpente à fermettes ?
Oui, à condition de prévoir un chevêtre, de renforcer les fermettes coupées et d’assurer l’étanchéité autour du dormant. Le fabricant de la fenêtre de toit fournit un avis technique à respecter.
Quelles garanties demander à l’entreprise de charpente ?
Vérifier l’assurance décennale couvrant la charpente, viser des produits à certification NF et des entreprises reconnues (Qualibat, RGE en rénovation énergétique). Un devis clair doit préciser essences, traitement de charpente et fixations.
