En bref
- Muralière : pièce horizontale en bois ou acier fixée au mur pour reprendre les solives d’un plancher, une toiture légère ou une terrasse adossée.
- Où la fixer : mur plein (béton, pierre, parpaing plein), mur creux (brique/parpaing + tamis), ossature bois (dans les montants).
- Fixations : vis béton type HECO MULTI-MONTI, scellement chimique + tiges filetées, chevilles lourdes; en mur creux, tamis obligatoire.
- Charges : la muralière reprend souvent ~50 % des charges descendantes; dimensionnement selon Eurocode 5 et l’ETA des ancrages.
- Quand elle devient “obligatoire” : pour une structure adossée quand la rive côté façade doit être portée par le gros œuvre (mezzanine, terrasse sans poteaux, auvent sur façade) ou quand l’assureur/BE l’exige.
- Budget : muralière bois 10 à 30 €/ml; ancrages 5 à 20 €/ml; prévoir la bande bitumineuse et les sabots.
- Erreurs à éviter : trous non dépoussiérés, entraxes d’ancrage trop grands, section trop faible, perçage dans un réseau.
Muralière : à quoi ça sert et dans quels ouvrages la poser
Une muralière (ou lindier) est une poutre linéaire fixée parallèlement au mur. Sa mission : offrir un appui continu aux solives d’un plancher, d’une toiture légère ou d’un solivage de terrasse. Elle transfère les charges vers le mur porteur en travaillant surtout en cisaillement; la moitié de la charge totale est fréquemment reprise par cette ligne d’appui.
Applications typiques : mezzanine intérieure, terrasse bois adossée, pergola, auvent, carport, garage, abri accolé, petite extension. Exemple terrain : sur une terrasse 3 × 5 m adossée, la muralière côté façade supprime deux poteaux et rigidifie l’ouvrage contre le vent.
Où fixer une muralière sur la façade : repères et appuis
Le bon niveau conditionne tout le reste. Tracer à niveau sur toute la longueur; contrôler la planéité du support et caler si besoin pour éviter les points durs. Sur façade, respecter un alignement permettant l’écoulement et la garde d’eau sous le revêtement extérieur.
À l’intérieur, viser la cote finie du plancher; à l’extérieur, anticiper la pente (1 à 2 %) et les épaisseurs de lames/lambourdes. Ne jamais ancrer dans un enduit seul; viser le gros œuvre. Pour des fixations mur creux proche d’une baie, ne pas percer dans l’axe d’un dormant ni perturber l’étanchéité à l’air du complexe fenêtre/vitrage isolant.
Fixations d’une muralière selon le support : béton, parpaing, brique, ossature bois
Deux paramètres guident le choix : la nature du mur et la charge à reprendre. En mur plein, les fixations mécaniques ou les vis béton sont rapides; pour les poutres épaisses ou les charges élevées, la tige filetée scellée chimiquement reste une valeur sûre. En support creux, associer systématiquement tamis + résine.
| Type de mur | Méthode recommandée | Ordre de grandeur capacité d’ancrage | Points de vigilance |
|---|---|---|---|
| Parpaing creux | Scellement chimique + tamis + tige filetée | 300 à 1200 daN (selon résine/diamètre) | Tamis indispensable; trous soufflés/brossés |
| Parpaing plein | Scellement chimique ou cheville laiton/goujon | Chimique 300 à 1200 daN; laiton 25 à 100 daN | Profondeur d’ancrage suffisante |
| Brique creuse | Scellement chimique + tamis | à valider ETA de la résine | Tamis adapté au format d’alvéole |
| Brique pleine | Chimique ou cheville universelle | Chimique 300 à 1200 daN; universelle 20 à 120 daN | Éviter joints faibles |
| Béton plein | Vis béton type HECO MULTI-MONTI, chimique, goujons lourds | Vis béton 180 à 2400 daN; chimique 300 à 1200 daN; lourds 300 à 900 daN | Couple/torque contrôlé; distance aux bords |
| Béton cellulaire | Chevilles spécifiques béton cellulaire | 20 à 120 daN | Multiplier les points d’ancrage |
| Ossature bois | Tirefonds ou vis de structure (TOPIX/CombiConnect) | 30 à 80 daN/tirefond; vis 8,5 mm jusqu’à ~700 daN | Viser les montants, pas les parements |
| Pierre | Scellement chimique | 300 à 1200 daN | Essais si pierre hétérogène |
Ces valeurs dépendent des ancrages disposant d’une ETA et, le cas échéant, d’une certification NF; vérifier systématiquement les fiches fabricants. En pratique, la muralière est mise à niveau sur des tiges filetées; rondelles/écrous assurent le serrage final et un réglage fin avant pose des sabots.
Cas pratique de dimensionnement simple
Terrasse adossée 3 × 3 m. Hypothèses usuelles (charges variables extérieures, Eurocode 1) et charges permanentes: effort repris par la muralière ~50 % du total. Avec des vis de structure 8,5 mm (type CombiConnect), une configuration courante conduit à ~7 paires de vis pour un effort de ~1500 daN à reprendre, entraxe 40–60 cm. Cette approche reste à valider par un bureau d’études pour les cas hors standard (grand porte-à-faux, zone neige/vent défavorable).
Procédure d’ancrage en 6 étapes
- Tracer une ligne de niveau et repérer les entraxes d’ancrage (40 à 60 cm; réduire en support fragile).
- Percer aux bons diamètres; souffler et brosser jusqu’à propreté visuelle.

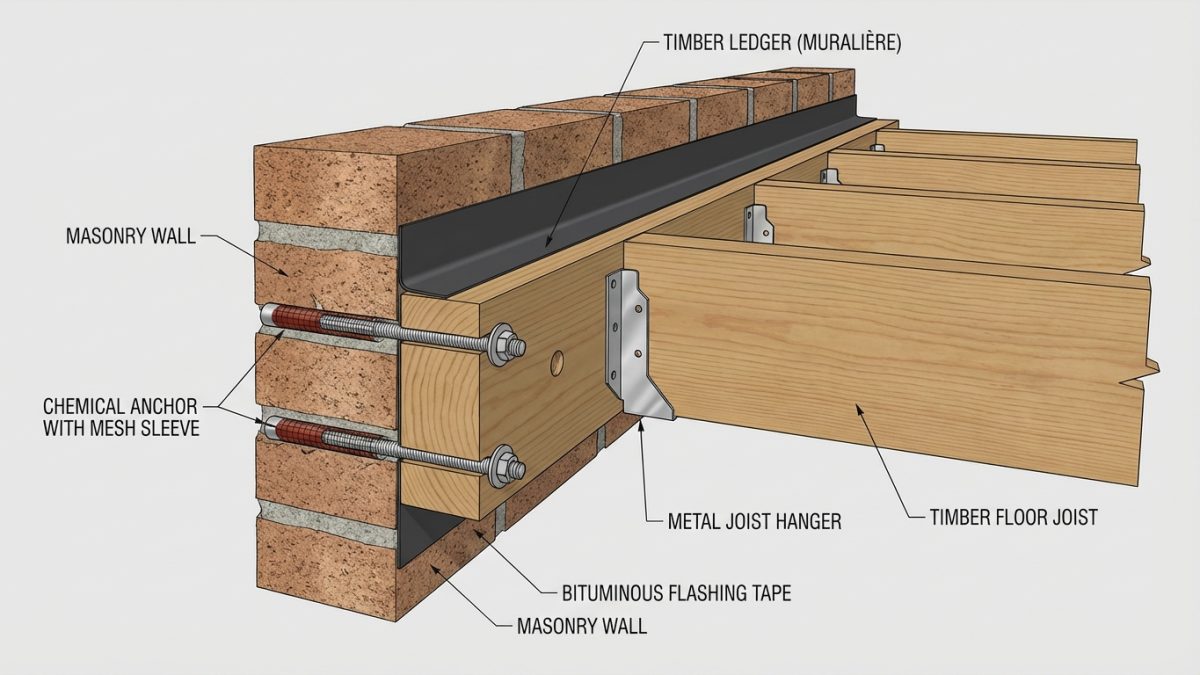

- Mettre en place les tamis si support creux; injecter la résine du fond vers l’extérieur.
- Poser les tiges filetées en rotation; respecter le temps de prise.
- Intercaler une bande bitumineuse/EPDM pour la protection et limiter les remontées d’humidité.

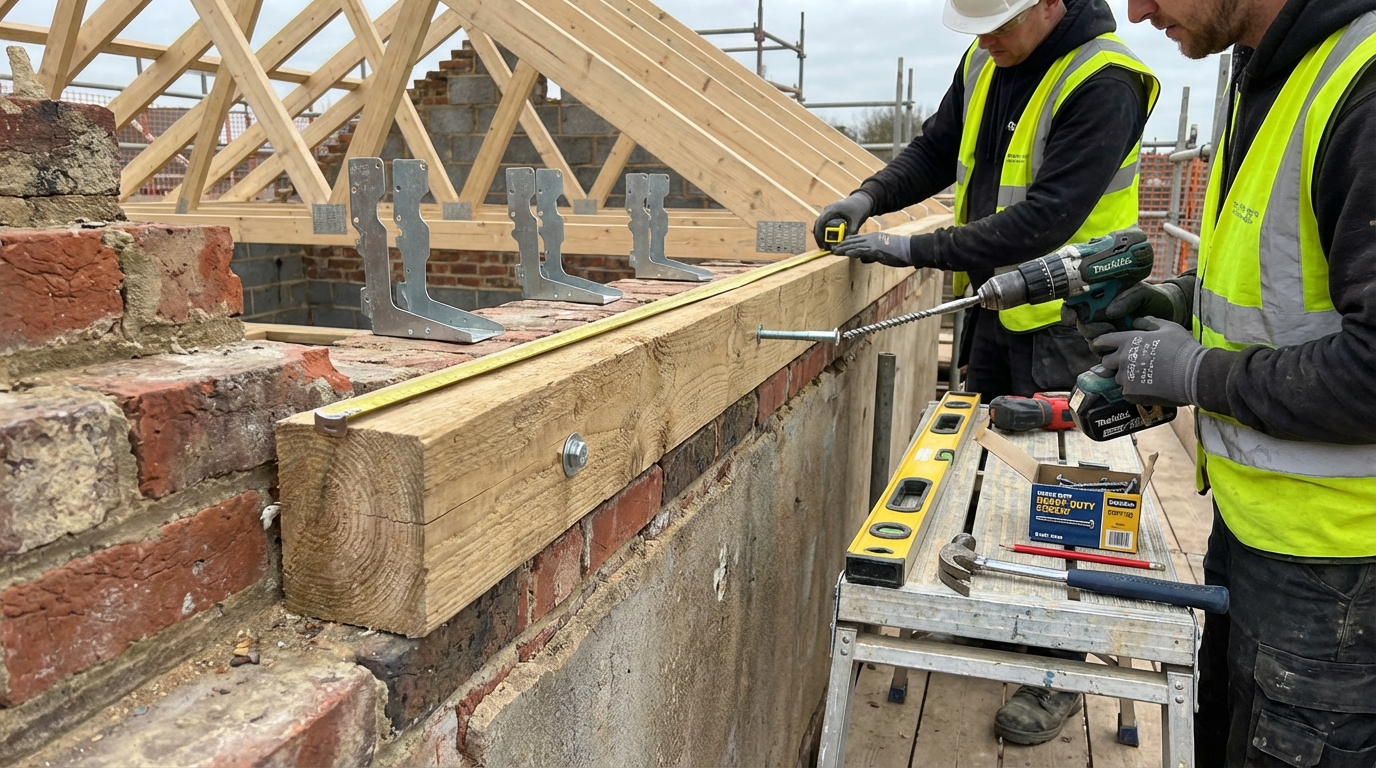

- Positionner la muralière, contrôler le niveau, serrer les écrous; poser les sabots d’about ou étriers invisibles.
Muralière : quand devient-elle obligatoire ou imposée par le cahier des charges
Sur une structure adossée où la rive côté façade doit être portée par le bâtiment (mezzanine, terrasse sans poteaux contre la maison, auvent accolé), la muralière s’impose pour transmettre les charges au gros œuvre avec une ligne d’appui continue. L’utilisation d’entretoises à rupture de pont thermique peut également être nécessaire pour assurer une meilleure isolation. C’est aussi l’exigence habituelle d’un assureur ou d’un bureau de contrôle quand l’appui ponctuel (corbeaux) ne suffit pas.
En rénovation de plancher, quand les solives ne peuvent pas s’encastrer dans la maçonnerie, la muralière constitue l’alternative standard décrite par le DTU 31.2 (construction bois), en cohérence avec l’Eurocode 5 (EN 1995-1-1) et l’Eurocode 1 (EN 1991) pour les charges. En ERP ou zones neige/vent défavorables, la reprise continue et la redondance d’ancrage sont généralement demandées.
Cas particuliers : ITE, murs anciens et proximité des menuiseries
Façade avec isolation thermique par l’extérieur : ne jamais écraser l’isolant. Utiliser des entretoises à rupture de pont thermique ou des systèmes traversants certifiés pour reporter l’effort au support; traiter soigneusement l’étanchéité périphérique pour éviter les infiltrations.
Murs anciens en moellons/pierres : privilégier le scellement chimique profond après essais d’arrachement localisés; multiplier les points d’ancrage et éloigner les bords. Proche d’une baie, préserver l’étanchéité à l’air du complexe et la continuité des solins; ne pas percer dans l’axe d’un dormant ni dégrader un vitrage isolant voisin.
Choisir la section, positionner et protéger : méthode simple et sûre
Essences et classes : sapin/épicéa C24 ou douglas pour un bon compromis; en grandes portées, passer en lamellé-collé. À titre indicatif, une mezzanine avec entraxe de solives de 4 m amène souvent une muralière en 75 × 225 mm; valider par calcul selon l’Eurocode 5 ou les abaques fabricants.
Positionnement : privilégier le mur le plus long pour réduire la portée des solives et les sections. Protection : interposer une bande bitumineuse (2 mm) débordante d’environ 30 mm; contrôler l’alignement au laser. En extérieur, traiter les chants et coupes; en intérieur, veiller à la continuité de l’étanchéité à l’air autour des ancrages pour une terrasse bois adossée.
Erreurs fréquentes à éviter et budget à prévoir
- Espacement des ancrages trop grand : passer de 50 à 70 cm peut augmenter le fléchissement d’environ 20 %.
- Trous non dépoussiérés : résistance divisée par deux en scellement chimique; utiliser soufflet et brosse.
- Section sous-dimensionnée : 45 × 95 mm à la place de 45 × 145 mm peut rompre dès ~300 kg/ml.
- Perçage dans un réseau : contrôler au détecteur multi-matériaux (eau, électricité, chauffage au sol).
Budget indicatif : muralière bois 10 à 30 €/ml selon essence/section; fixations 5 à 20 €/ml (goujons, vis béton ou résine). Le coût global dépend des solives (15 à 40 €/ml), des sabots et du platelage; prévoir aussi la bande bitumineuse, les forets adaptés et la résine certifiée ETA.
La muralière est-elle légalement obligatoire ?
Aucune obligation générale ne l’impose. Elle devient indispensable dès qu’une rive d’ouvrage adossé doit être portée par la façade (mezzanine, terrasse sans poteaux, auvent). Les assureurs, bureaux d’études et contrôleurs peuvent l’exiger pour garantir une ligne d’appui continue conforme aux Eurocodes et aux DTU.
Scellement chimique : pourquoi ça lâche parfois ?
Le plus souvent : trous mal nettoyés, mauvais mélange, temps de prise non respecté, diamètre de tige inadapté, absence de tamis en mur creux, support fissuré ou surcharge prématurée. Respecter la procédure et utiliser des produits avec ETA.
Mur creux ou béton : quelle fixation privilégier ?
Mur creux : tamis + résine + tige filetée, sans exception. Béton plein : vis béton type HECO MULTI-MONTI pour la rapidité, ou tiges + résine pour les sections épaisses et les charges élevées.
Comment protéger la muralière de l’humidité en extérieur ?
Intercaler une bande bitumineuse ou EPDM entre mur et bois, traiter les coupes, et assurer un écoulement d’eau sans stagnation. Vérifier la continuité des solins si la muralière se situe sous une couverture.
Peut-on doubler la muralière (double muralière) ?
C’est faisable mais plus délicat. Les sabots métalliques et les vis de structure offrent une solution plus simple et fiable. Si doublement, décaler les joints et renforcer par vissage structurel.
