En bref
- Seuil ou pas seuil ? Rail au sol = seuil recommandé pour planéité et évacuation de l’eau; portail autoportant = pas de seuil, mais fondations et guidage renforcés.
- Anti-frottement : privilégier un rail en V sur seuil béton lisse avec pente 1 à 2 % vers un caniveau B125.
- Anti-eau : caniveau posé au droit du passage, profil “goutte d’eau” sous le vantail et jeux de 20–30 mm sous le portail.
- Autoportant : zéro obstacle au sol, moins de boue et gravillons; en contrepartie, coût plus élevé et portée limitée selon le poids et le vent.
- Normes : motorisation et sécurité selon EN 13241 et EN 12453; dallage et longrine conformes au DTU 13.3.
Portail coulissant : seuil obligatoire ou optionnel pour éviter frottements et eau
Un seuil de portail coulissant désigne la longrine affleurante sur laquelle prend appui le rail ou la zone de roulement. Sa mission : garantir la planéité, maîtriser les jeux et évacuer l’eau de ruissellement hors de la trajectoire des galets. Sans cela, gravillons, boue et flaques provoquent frottements, déréglages et usure prématurée.
Deux architectures coexistent : le rail au sol qui nécessite un seuil soigné, et le portail autoportant (cantilever) qui roule hors sol; on supprime l’obstacle au passage mais on renforce les massifs et le guidage. En secteur venté, la rigidité du profil porteur devient déterminante.

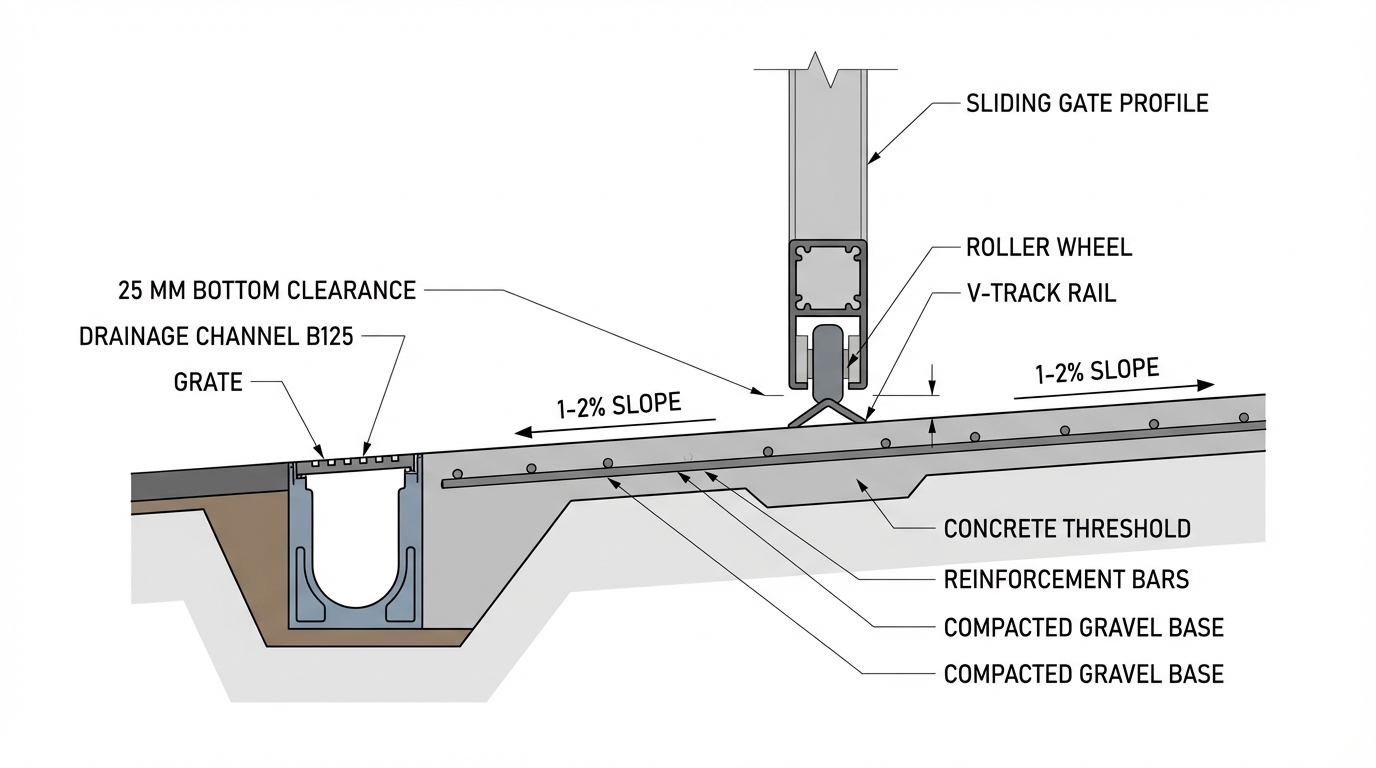

Rail au sol et seuil béton: planéité, pente et choix du profil
Pour un coulissement souple, viser une tolérance de ±2 mm/m sur la planéité et une pente transversale de 1 à 2 % vers un caniveau. Le couple le plus robuste sur chantier reste rail en V + galets en V : l’angle chasse l’eau et les débris, limitant l’encrassement; éviter les rails en U qui retiennent l’eau.
Exemple terrain : chez Léa et Karim, un seuil en enrobé irrégulier faisait “chanter” le vantail dès l’automne. La reprise par une longrine béton armé avec rail en V galvanisé, réglé au laser, plus un caniveau B125 au droit du passage, a supprimé les frottements et les flaques dès la première pluie.
Point sécurité et durabilité : protéger les ancrages par scellement chimique, prévoir des joints de fractionnement tous 3–4 m, et proscrire les graisses épaisses qui collent la poussière; préférer des galets étanches et un nettoyage périodique. Un seuil bien drainé, c’est un coulissement qui reste constant.
Portail coulissant autoportant: quand le “sans seuil” devient la bonne option
La version autoportante évite tout seuil apparent : le vantail est supporté par un profil porteur et un chariot à galets fixé sur une semelle hors-gel. Avantages : aucune gêne au passage, pas de gravillons piégés, moins d’entretien au sol. En échange, la portée utile impose un déport et des massifs plus importants.
À privilégier sur entrées en graviers, zones neigeuses ou allées irrégulières. Rester vigilant sur la prise au vent, le poids du vantail et la hauteur de crémaillère côté motorisation. Pas de seuil, certes, mais un cahier des charges fondations/guidages plus exigeant.
Comparatif des seuils pour portail coulissant: types, usages, gestion de l’eau
Le tableau ci-dessous aide à sélectionner le bon assemblage selon la configuration, le trafic et la nature du sol. La priorité: une évacuation d’eau efficace et des roulements protégés.
| Type de seuil | Usage conseillé | Gestion de l’eau | Risque de frottement | Entretien | Budget indicatif |
|---|---|---|---|---|---|
| Béton lisse + rail en V | Allées carrossables, pentes légères | Pente 1–2 % vers caniveau B125 | Faible si planéité ±2 mm/m | Balayage périodique | €€ (matériaux standard) |
| Seuil drainant (dalles/agrégats) | Zones humides, pluies fréquentes | Très bon, limiter colmatage | Moyen si granulats remontent | Nettoyage anti-colmatage | €€€ |
| Rail acier sur platine alu | Rénovation sans gros œuvre | Moyen; prévoir caniveau | Faible si platine bien fixée | Contrôle visserie | € |
| Caniveau grille intégrée | Entrées en cuvette, ruissellement | Excellent; classes B125/C250 | Faible si grille affleurante | Débourbage régulier | €€€ |
| Autoportant (sans seuil) | Graviers, neige, sols irréguliers | N/A; soigner évacuation générale | Très faible au passage | Réglages galets/guides | €€€€ |
Critères de choix pour un seuil de portail coulissant performant
- Type de sol : enrobé irrégulier ou graviers = penser autoportant ou longrine dédiée.
- Gestion des eaux : intégrer un caniveau au droit du passage et une pente transversale.
- Trafic : véhicules lourds = grilles de classe B125/C250, enrobé renforcé.
- Maintenance : préférer le rail en V auto-nettoyant et l’accès aisé aux ancrages.
- Budget : ne pas sous-dimensionner les fondations; c’est là que se joue la longévité.
Étanchéité à l’eau d’un portail coulissant: solutions concrètes au pied du vantail
Éloigner l’eau du chemin des galets reste la meilleure assurance. Associer caniveau affleurant au passage, pente 1–2 % vers ce dernier, et profil “goutte d’eau” sous le bas du vantail pour couper le ruissellement. Les brosses racleuses en bas de tôle limitent aussi les remontées d’éclaboussures.
Côté motorisation, placer la crémaillère au-dessus de la zone d’éclaboussures et protéger le pignon par un carter. Les boîtiers de raccordement doivent être IP67, gainés en TPC, et posés hors stagnation. Une bonne étanchéité à l’air des coffrets améliore la tenue à l’humidité, au même titre qu’un dormant de menuiserie bien conçu.
Réglages et tolérances pour un coulissement sans frottements
Conserver un jeu sous vantail de 20 à 30 mm au-dessus du seuil; latéralement, viser 5–8 mm par côté vis-à-vis des poteaux. La flèche du rail ou de la longrine doit rester < 3 mm sur 3 m. Les butées de fin de course se règlent vantail fermé pour garantir l’étanchéité à l’air au droit du poteau receveur.
Pour un rail en V, contrôler l’axe des galets et la perpendicularité du guide haut. Sur un autoportant, ajuster la hauteur du chariot pour maintenir l’alignement du profil porteur avec la crémaillère. Un réglage précis vaut mieux qu’une graissage excessif; c’est là que se joue la fluidité.
Étapes de pose d’un seuil de portail coulissant durable
- Implantation : traçage au laser, vérification des niveaux et des pentes de l’allée.
- Terrassement : fouille hors-gel, lit de forme compacté, réservation pour caniveau B125.
- Ferraillage et coulage : longrine béton armé, planéité ±2 mm/m, pente 1–2 % vers le caniveau.
- Pose du rail en V : scellement chimique, contrôle au réglet et au niveau électronique.
- Réglages : jeux de 20–30 mm sous vantail, alignement guide haut, butées fin de course.
- Essais : coulissement manuel, puis motorisé selon EN 13241/EN 12453, test d’obstacles et cellules.
- Finitions : profil “goutte d’eau”, brosses, nettoyage et plan de maintenance.
Un déroulé en étapes, des tolérances tenues et une gestion de l’eau intégrée; c’est l’assurance d’un portail fiable toute l’année.
Erreurs fréquentes à éviter avec un seuil de portail coulissant
- Rail en U retenant l’eau et la boue; préférer un rail en V.
- Absence de caniveau sur allée en cuvette; la flaque finit toujours sous les galets.
- Pente nulle ou inversée; viser 1–2 % minimum.
- Jeu sous vantail trop faible; garder 20–30 mm pour passer feuilles et graviers.
- Graisser à outrance; privilégier composants étanches et entretien léger mais régulier.
Faut-il toujours un seuil pour un portail coulissant ?
Non. Avec un portail autoportant, il n’y a pas de seuil apparent. En revanche, pour un coulissant sur rail au sol, un seuil béton lisse avec pente et caniveau évite frottements et stagnations d’eau.
Quel rail choisir pour limiter les frottements ?
Un rail en V associé à des galets en V. Le profil chasse mieux l’eau et les débris que les rails en U, et garde un roulement propre plus longtemps.
Quelle pente prévoir sur le seuil ?
Entre 1 et 2 % vers un caniveau affleurant. Cette pente suffit à évacuer l’eau sans rendre le coulissement instable.
Quelles normes s’appliquent aux portails motorisés ?
Les ensembles motorisés doivent respecter EN 13241 (sécurité des portes/portails) et EN 12453 (sécurité d’utilisation). Adapter la pose des cellules, efforts et fins de course à ces exigences.
Quel jeu sous le vantail pour éviter les frottements ?
Conserver un jeu de 20 à 30 mm entre le bas du vantail et le seuil. Ce dégagement limite les contacts avec feuilles, boue ou gel et améliore la fiabilité.
