En bref
Une muralière mal scellée, découverte en plein démontage de plafond, suffit à mettre un plancher entier en risque. Ce texte te montre comment un simple calcul de descente de charges a permis de sauver deux solives au lieu de tout refaire, en s’appuyant sur une méthode d’ingénieur et pas sur le « ça tient depuis 50 ans ».
- Tu vois comment les charges de ton plancher circulent réellement : dalle ou plancher → solives → muralière → mur porteur → fondations.
- Tu apprends à distinguer charges permanentes et charges d’exploitation, et à les combiner en ELU et ELS sans te perdre dans le jargon.
- Tu comprends comment vérifier si une muralière sous-dimensionnée ou mal scellée est récupérable… ou bonne pour la benne.
- Tu repars avec un tableau synthétique de charges et une grille de lecture pour tes prochaines contre-visites et rénovations.
Muralière mal scellée : comment le diagnostic structurel commence vraiment ?

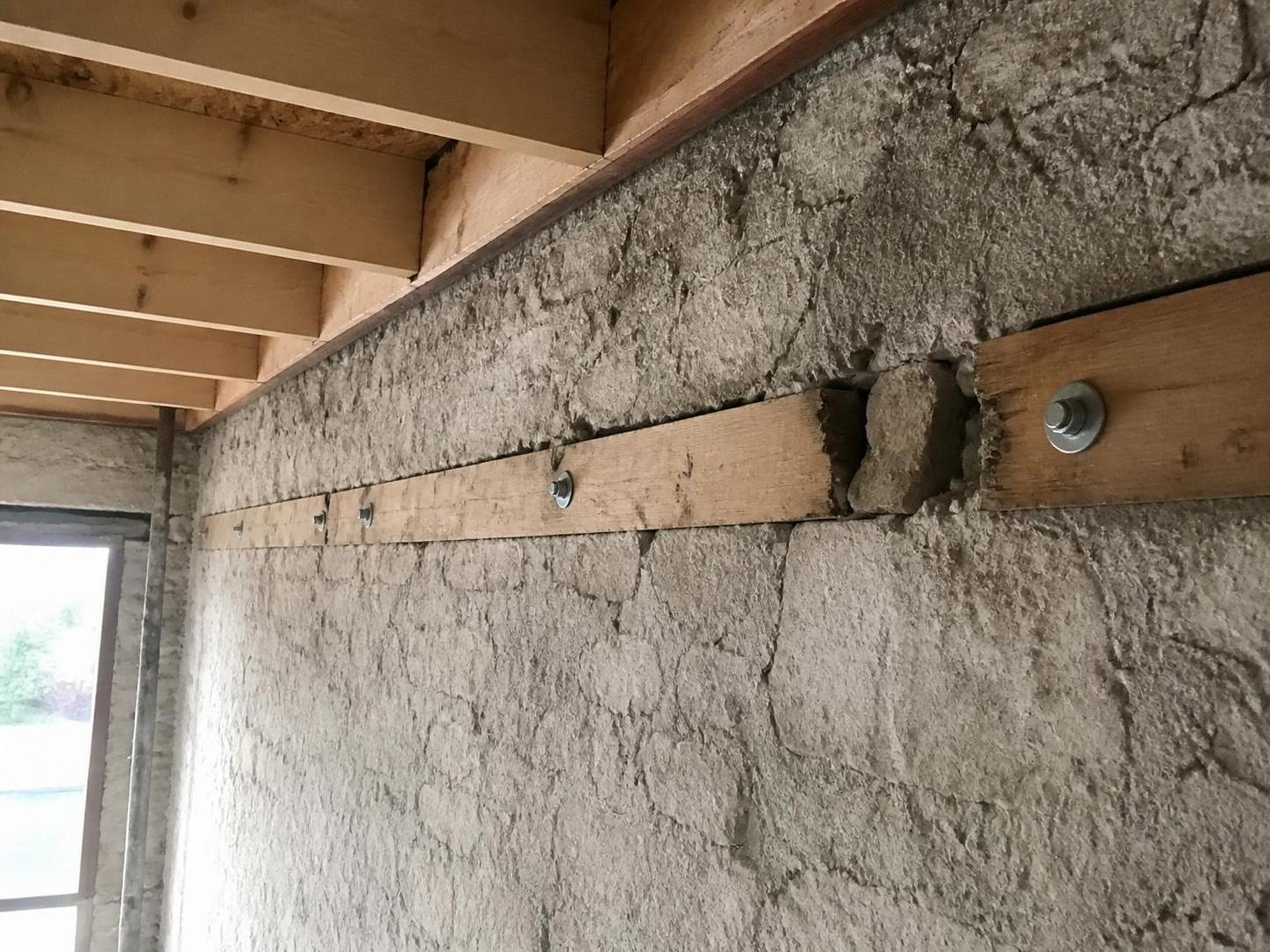

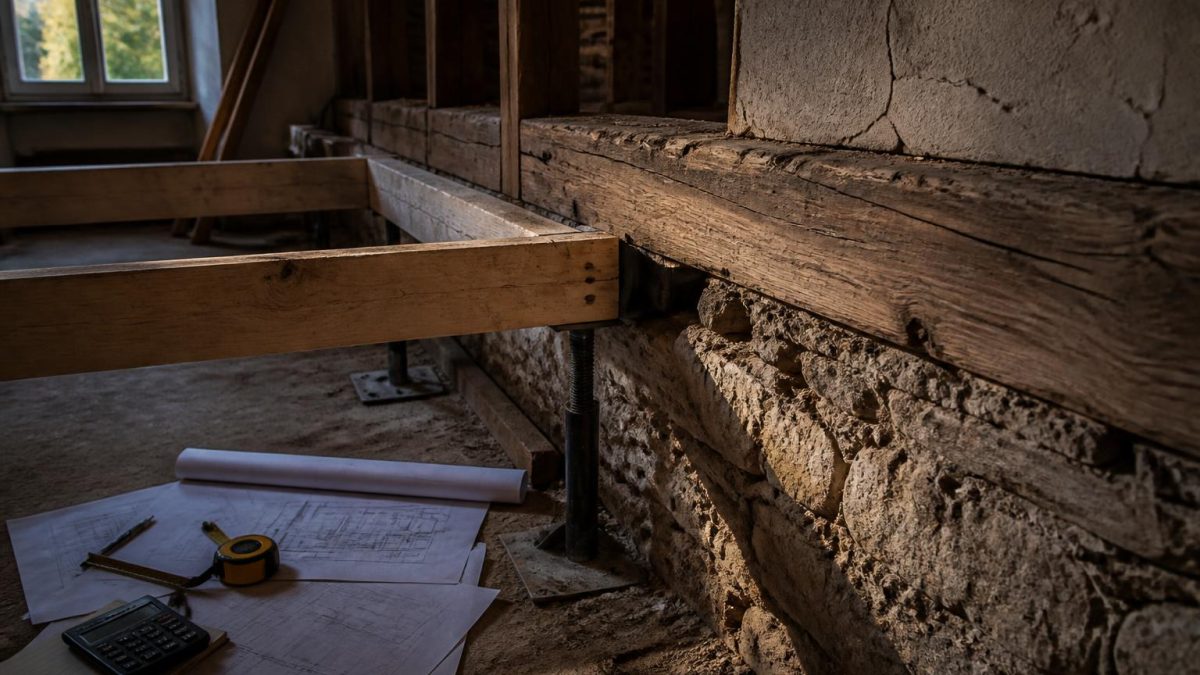

Imagine Léa, qui ouvre le plafond d’un duplex XIXe pour « juste passer des spots ». Elle tombe sur une muralière bois posée en façade, à moitié scellée, avec deux scellements qui s’effritent rien qu’en les grattant au tournevis.
Classique : les solives reposent sur cette muralière, elle-même vaguement encastrée dans un mur en moellons. L’artisan propose de « refaire propre » en doublant quelques équerres. Toi, tu dois répondre à la question qui compte : est-ce que cette muralière reprend vraiment la descente de charges du plancher ou est-ce décoratif ?
C’est là que la méthodologie de descente des charges, la même que pour un plancher béton de bureaux, devient ton arme principale : surface d’influence, charges G et Q, combinaison ELU, et vérification de la pièce la plus faible du système, ici la muralière.
Quelle descente de charges pour un plancher bois sur muralière ?
Le principe ne change pas, que tu sois sur béton armé ou sur vieux sapin : les charges partent de la surface et se concentrent au fur et à mesure qu’elles descendent. Plancher → solives → muralière → mur → fondations, exactement comme une dalle béton qui envoie ses charges dans une poutre, puis un poteau, puis une semelle.
Dans l’exemple de Léa, chaque solive reprend une bande de plancher. Puis la muralière reçoit la moitié de la portée de chaque solive (l’autre moitié part de l’autre côté, sur un mur porteur intérieur). Si tu ne quantifies pas cette chaîne, tu restes au stade de l’impression visuelle : « ça a l’air costaud » ou « ça fait peur ».
La clé, c’est d’accepter que même dans un petit T3, tu dois te comporter comme un ingénieur : charges permanentes, charges d’exploitation, combinaison, vérification. Pas moins.
Comment calculer les charges sur une muralière en rénovation ?
Le cas de base que j’utilise sur chantier est calqué sur un exercice de plancher béton, simplement transposé au bois. Tu commences par calculer la charge surfacique, puis tu la transformes en charge linéaire sur la solive, puis sur la muralière.
Sur un plancher lourd (type dalle ou plancher mixte), le calcul ressemble à ceci : une charge permanente G d’environ 6,5 kN/m² (dalle béton 20 cm + revêtements) et une charge d’exploitation Q de 2,5 kN/m² pour des bureaux. Sur du logement ancien plancher bois, les ordres de grandeur changent, mais la logique reste identique.
Tu peux transposer cette logique à ton plancher en bois : tu estimes le poids propre (solives + sous-face + lambourdes + parquet) et tu ajoutes la surcharge d’usage (généralement entre 1,5 et 2,0 kN/m² en logement). Le but n’est pas d’être au kilogramme près, mais d’être dans la bonne famille de valeur pour écarter l’erreur grossière.
Comment passer de la surface de plancher à la charge sur la muralière ?
Pour Léa, j’ai repris les mêmes outils que sur un plancher béton pédagogique : surface d’influence et conversion surface → ligne. Chaque solive voit une bande de plancher, la muralière voit la moitié de chaque solive.
Le mécanisme est exactement celui du plancher béton de bureau : la dalle donne par exemple 6,5 kN/m² de charges permanentes, que tu multiplies par la largeur tributaire (entraxe entre poutres) pour obtenir une charge linéaire de 32,5 kN/m sur une poutre. Tu ajoutes le poids propre de la poutre (ici 3,125 kN/m) pour atteindre 35,625 kN/m de charges permanentes, plus 12,5 kN/m de charges d’exploitation.
Ensuite, tu combines en ELU : 1,35 G + 1,5 Q, ce qui donne une charge de calcul d’environ 66,8 kN/m. Dans un plancher bois, tu suis la même démarche avec tes propres valeurs G et Q. Tu n’es plus dans le « feeling », tu sais ce que ta muralière est supposée reprendre par mètre courant.
Exemple chiffré : du plancher de bureau au poteau, puis à ta muralière
Pour que tu voies les ordres de grandeur, reprenons le cas béton et fais le parallèle avec ton chantier. Une poutre béton qui reprend 5 m de dalle chargée à 6,5 kN/m² en permanent et 2,5 kN/m² en exploitation se retrouve à encaisser :
En charges permanentes linéaires : 32,5 kN/m pour la dalle + 3,125 kN/m pour son propre poids, soit 35,625 kN/m. En charges d’exploitation : 12,5 kN/m. En ELU, la combinaison réglementaire te donne une charge d’environ 66,8 kN/m.
Sur une portée de 6 m, le poteau central reçoit alors environ 401 kN. Avec une section de 25 x 25 cm, la contrainte de compression est de l’ordre de 6,4 MPa, très inférieure à la résistance de calcul du béton de classe C25/30 (environ 16,7 MPa). Le poteau est donc globalement confortable en compression.
Pourquoi ce calcul change ta manière de voir une muralière bois ?
Transposons mentalement : ta muralière, c’est la poutre. Ton mur en maçonnerie, c’est le poteau + la semelle. Quand tu acceptes ça, tu ne regardes plus une muralière comme une simple « latte vissée dans le mur », mais comme un véritable élément porteur, soumis à une charge linéaire significative.
Dans le cas de Léa, en recalcant proprement les bandes de plancher, la muralière existante se retrouvait, chiffres à l’appui, nettement surdimensionnée en section bois, mais mal reprise dans la maçonnerie sur quelques points. Plutôt que de tout démolir, on a identifié les deux zones où la réaction d’appui dépassait la résistance fiable du scellement existant, et renforcé localement.
Résultat : deux solives qui semblaient « mortes » à l’œil nu ont été conservées, parce que la descente de charges montrait qu’elles travaillaient en réalité à un taux très modéré une fois la muralière correctement reprise.
Comment vérifier l’appui et la fondation à partir de la descente de charges ?
Une fois que tu as ta charge linéaire sur la muralière, la vraie question, c’est : où tout ça finit-il sa course ? Dans un mur porteur en maçonnerie ancienne, puis dans une semelle ou un solin de fondation, même si tu ne le vois pas. Là encore, l’exemple béton sert de matrice.
Dans le cas de bureau détaillé plus haut, la charge ELS sur le poteau est d’environ 288,75 kN. Avec une contrainte de sol admissible de 0,25 MPa (soit 250 kN/m²), la semelle isolée nécessaire sort à environ 1,16 m², soit une semelle de l’ordre de 1,10 m de côté.
Tu peux employer la même logique en rénovation : si ta descente de charges te donne 200 ou 300 kN sur une zone de mur, tu compares avec la capacité supposée du sol (issue d’une étude géotechnique ou d’un ordre de grandeur) et tu juges si la section de mur et le mode de fondation probable sont cohérents. Sans ça, tu restes dans un débat d’opinion entre l’artisan, l’architecte et toi.
Quels sont les points concrets à vérifier sur une muralière existante ?
Pour ne pas te perdre, garde cette liste sous la main quand tu ouvres un plafond :
- Section et essence de la muralière : largeur, hauteur, nature du bois, état (fentes, pourriture, attaques biologiques).
- Mode de reprise dans le mur : scellements ponctuels, tiges filetées, corbeaux métalliques, scellement chimique, simple appui en bout de solives.
- Longueur d’appui utile : combien de centimètres de bois reposent réellement sur la maçonnerie.
- Chemin réel de la charge : est-ce que certaines solives ne reposent pas directement sur un refend, contournant la muralière.
- Continuité du mur porteur sous la muralière : pas de baies sauvages, pas de cheminée évidée sans renfort structurel.
Ce n’est qu’en croisant ces constats avec ta descente de charges que tu peux dire, sérieusement, si tu renforces, si tu remplaces, ou si tu conserves en l’état avec une simple remise aux normes des ancrages.
Tableau de descente de charges : comment résumer le cas sur chantier ?
Tu n’as pas besoin d’Excel sur place pour t’en sortir. Un tableau clair, même griffonné sur du papier millimétré, suffit à cadrer la discussion avec ton ingénieur ou ton entreprise de structure. Voici un modèle inspiré du cas concret de plancher béton, que tu peux adapter à ton plancher bois ou mixte :
| Élément | Type de charge | Valeur de base | Conversion | Valeur de calcul |
|---|---|---|---|---|
| Dalle / plancher | Charges permanentes G | 6,5 kN/m² | × surface d’influence | G surfacique totale |
| Dalle / plancher | Charges d’exploitation Q | 2,5 kN/m² (bureaux) | × surface d’influence | Q surfacique totale |
| Poutre ou muralière | G linéaire (dalle + poids propre) | 35,625 kN/m | × coefficients ELU | ≈ 48,1 kN/m (ELS) / 66,8 kN/m (ELU) |
| Poteau ou mur porteur | Charge concentrée N | p × L | 66,8 × 6,0 | ≈ 401 kN (ELU) |
| Semelle / fondation | Pression au sol | N / S | 288,75 kN / 1,16 m² | ≈ 0,25 MPa (ELS) |
Quand tu sauras remplir un tableau de ce type pour ton propre plancher, la muralière mal scellée ne sera plus une source d’angoisse mais un cas d’école. Et deux solives « sauvées » sur un chantier, c’est souvent plusieurs milliers d’euros qui restent dans ton budget finitions plutôt que dans le poste structure.
Comment savoir si ma muralière est vraiment porteuse ?
Tu regardes d’abord le chemin des solives : si elles s’arrêtent toutes sur la muralière avant de transmettre leurs charges au mur, alors la muralière est un élément clé. Si certaines solives passent au-delà ou reposent directement sur un refend, la muralière peut être partiellement déchargée. Le bon réflexe : relever la géométrie, estimer les surfaces d’influence, puis calculer une descente de charges simplifiée avant de décider d’un renfort ou d’un remplacement.
Une muralière mal scellée doit-elle être systématiquement remplacée ?
Non. Un scellement fatigué ne signifie pas forcément que la muralière est perdue. Si la section bois est saine et que la descente de charges montre un taux de travail raisonnable, tu peux souvent la conserver en ajoutant des ancrages mécaniques ou chimiques correctement dimensionnés, voire des corbeaux métalliques. Le remplacement intégral se justifie surtout lorsque le bois est dégradé ou que la géométrie du plancher est modifiée en profondeur.
Puis-je faire une descente de charges sans faire appel à un ingénieur ?
Tu peux établir un pré-diagnostic et des ordres de grandeur : estimer G et Q, calculer des charges linéaires, comprendre quels éléments sont les plus sollicités. En revanche, dès que tu touches à un élément structurel porteur (muralière, solives maîtresses, murs porteurs, fondations), la validation finale doit venir d’un bureau d’études. Le calcul de descente de charges n’est pas une formalité administrative, c’est ce qui engage la sécurité du bâtiment et ta responsabilité.
Quelle différence entre ELU et ELS quand je regarde mon plancher bois ?
L’ELU (État Limite Ultime) sert à vérifier que la structure ne s’effondre pas : on majore les charges (1,35G + 1,5Q) pour intégrer les incertitudes. L’ELS (État Limite de Service) concerne le confort : flèches excessives, vibrations, fissures. Sur un plancher bois, un élément peut être sûr à l’ELU mais inconfortable à l’ELS (trop souple, trop vibrant). C’est pour ça que les deux vérifications sont complémentaires, surtout en rénovation où les sections existantes sont parfois limites.
Quelles sont les erreurs les plus fréquentes quand on évalue une muralière existante ?
Les trois classiques : oublier le poids propre de la muralière et des solives, sous-estimer les charges d’exploitation réelles (bibliothèques, archives, cuves) et se fier uniquement à l’aspect visuel du scellement dans la maçonnerie. Un autre piège : croire que parce que le plancher a tenu 80 ans, il est conforme aux usages actuels. Si tu changes l’usage (habitation vers bureaux, par exemple), la descente de charges doit être refaite, muralière comprise.
